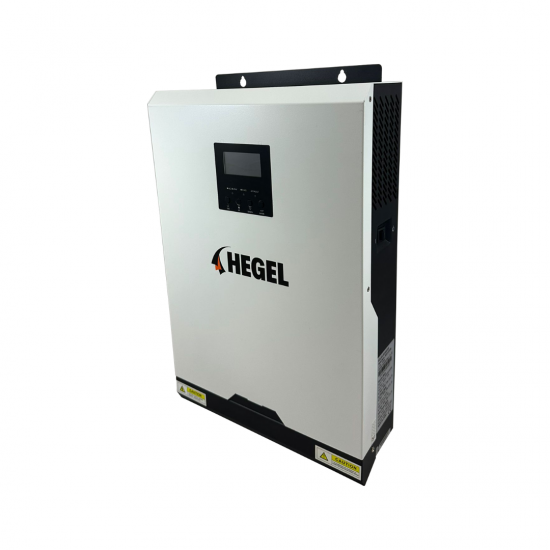

5 kW 48 Volt PWM Akıllı Tam Sinüs İnverter - HEGEL
Ürün Özellikleri
Şebeke Bağlantılı Akıllı İnverter
Bu cihazlar taşınabilir boyutta kesintisiz güç kaynağı sunmak için inverter, solar şarj cihazı ve batarya şarj cihazının fonksiyonlarını bir araya getiren inverter ve şarj cihazıdır. Kapsamlı LCD ekranı, batarya şarj akımı, AC giriş veya Solar girişi şarj önceliği ve farklı uygulamaları esas alan kabul edilebilir giriş voltajı gibi kullanıcı tarafından yapılandırılabilir ve kolay erişilebilir düğme işlemi sunar.
Özellikler
Tam sinüs dalga invertör
Entegre PWM solar enerji şarj özelliği
LCD ayarı ile ev aletleri ve kişisel bilgisayar için yapılandırılabilir giriş voltajı
LCD ayarı ile uygulamaları esas alan yapılandırılabilir batarya şarj akımı
LCD ayarı ile yapılandırılabilir AC / Solar Şarj cihazı özelliği
Şebeke voltajı veya jeneratör gücüne uyumlu
AC yeniden kazanılırken otomatik yeniden başlatma
Aşırı yük / Aşırı Sıcaklık / Kısa devre koruması
Optimize akü performansı için akıllı batarya şarj cihazı tasarımı
İnverter Montajı
Kurulum yapılacak yeri seçmeden önce mutlaka aşağıdaki maddeleri dikkatlice inceleyiniz.
İnverteri yanıcı yapı malzemeleri üzerine monte etmeyiniz.
Katı ve sağlam bir yüzeye monte ediniz.
LCD ekranın kolayıkla okunabilmesi için inverteri göz hizasına monte edin.
Optimum çalışma performansı için ortam sıcaklığı 0 – 55 derece arasında olmalıdır.
Batarya Bağlantısı
Güvenli çalışma ve yönetmeliğe uygunluk için, batarya ve inverter arasına ayrı bir DC sigorta veya bağlantı kesici takılabilir. Batarya bağlantısı için uygun kablo kullanılması sistem güvenliği ve verimli çalışma çalışma açısından büyük önem taşır. 1-3KVA modeli için en az 100 amper , 4KVA ve 5KVA üzeri modelleri için en az 200 amper akü tavsiye edilir.
AC Giriş / Çıkış Bağlantısı
Ac girişi güç kaynağına bağlamadan önce, lütfen inverter ile AC girişi güç kaynağı arasına yüksek akım kapasiteli sigorta bağlayın. Bu inverterin bakım esnasında kolaylıkla AC güç kaynağının kesilmesini sağlayacaktır.
AC devre kesici için önerilen sigorta teknik özellikleri ; 1KVA için 10Amper , 2KVA için 20 Amper , 3KVA için 32 Amper , 4KVA ve 5 KVA için 50 Amper’dir.
AC giriş / çıkış bağlantısını gerçekleştirirken, AC giriş veya çıkış tellerini terminal bloğu üzerine L,N ve toprak kutuplarına uygun şekilde takın ve vidaları sıkın.
Toprak – Sarı ve yeşil kablo
L ( Hat ) – Kahverengi yada siyah kablo
N ( Nötr ) – Mavi kablo rengindedir.
Güneş Paneli Bağlantısı
Güneş paneli bağlantısını yapmadan önce PV girişi ve güneş panelleri arasına DC sigorta bağlayın. PV bölümü için tüm kablo tesisatı özel solar kablo olmasına dikkat edin. PV modülü bağlantısı için uygun solar kablo kullanılması sistem güvenliği ve verimli çalışma açısından büyük önem taşır.
PV modüllerinin açık devre voltajı ( Voc ) inverterin maksimum PV dizilimi açık devre voltajını aşmamalıdır.
PV modüllerinin açık devre voltajı ( Voc ) minimum batarya voltajından yüksek olmamalıdır.
Teknik Parametreler
|
Nominal Güç
|
5000VA / 5000W
|
|
GİRİŞ
|
|
|
Gerilim
|
230 VAC
|
|
Seçilebilir Voltaj Aralığı
|
170-280 VAC (Kişisel Bilgisayarlar için) ; 90-280 VAC (Ev aletleri kulanımı için)
|
|
Frekans Aralığı
|
50 Hz/60 Hz (Otomatik Sensör)
|
|
ÇIKIŞ
|
|
|
Voltaj Regülasyonu (Akü Modu)
|
230VAC ± 5%
|
|
Dalgalanma Gücü
|
10000VA
|
|
Verimlilik (Tepe)
|
90% ~ 93%
|
|
Transfer Süresi
|
10 ms (Kişisel Bilgisayarlar için) ; 20 ms (Ev aletleri kulanımı için)
|
|
Dalga formu
|
Tam Sinüs Dalga Formu
|
|
AKÜ
|
|
|
Akü Gerilim
|
48 VDC
|
|
Yüzer Şarj Gerilimi
|
54 VDC
|
|
Aşırı Şarj Koruması
|
63 VDC
|
|
SOLAR ŞARJ CİHAZI VE AC ŞARJ CİHAZI
|
|
|
Maksimum PV Dizisi Açık Devre Gerilimi
|
105 VDC
|
|
Maksimum PV Dizi Gücü
|
2400 W
|
|
Maksimum Solar Şarj Akımı
|
50 A
|
|
Maksimum AC Şarj Akımı
|
60 A
|
|
Maksimum Şarj Akımı
|
110 A
|
|
FİZİKSEL ÖZELLİKLER
|
|
|
Boyut, D x G x Y (mm)
|
440x 300 x 100
|
|
Net Ağırlık (kg)
|
8,5
|
|
İletişim Arayüzü
|
USB/RS232
|
|
ÇEVRE
|
|
|
Nem
|
% 5 -% 95 Bağıl Nem (Yoğuşmasız)
|
|
Çalışma Sıcaklığı
|
-10°C to 50°C
|
|
Saklama Sıcaklığı
|
-15°C to 60°C
|
